交付周期
签订合同后约 30 天
耐磨核心辊系
核心辊子经过高强度处理，表面光滑且耐磨，可显著降低长期运行中的磨损风险。
精细过纱路径
采用特殊过纱工艺，减少纱线与导向结构的损耗，提升纱路稳定性与一致性。
高精度水浴控温
水浴槽支持宽范围调温与精细控制，便于在不同树脂体系下快速匹配工艺窗口。
实时张力监控
长行程回纱装置配合高精度传感器，支持在线张力监控，并可选配纱线速度传感器。

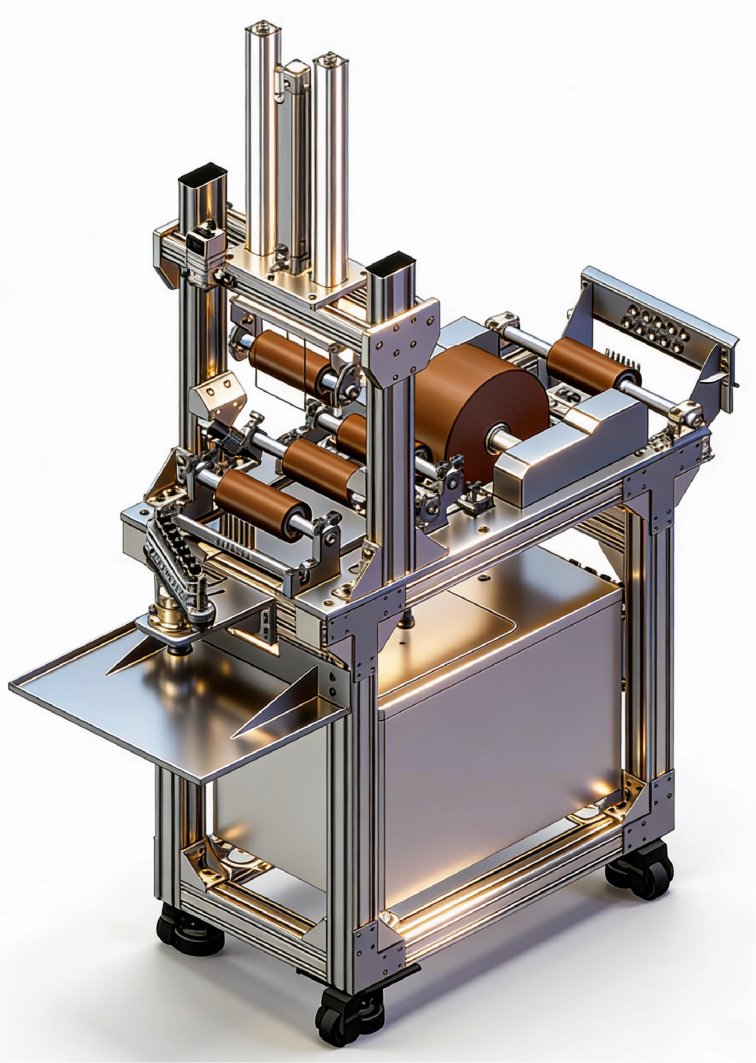

型号 TPRG-SYS-JC-01
面向高端缠绕设备的独立供胶模块
系统适配传统龙门、卧式以及高端机器人纤维缠绕设备，支持碳纤维、玻璃纤维、芳纶纤维等常见复合材料湿法缠绕。 通过恒温水浴加热槽、长行程张力回纱机构及高精度张力传感器协同运行，实现稳定的浸胶质量与张力控制。
湿法浸胶
室温-85℃控温
5~50N/单股
1-8团湿法纱路
主要技术规格参数
| 名称 | 恒温水浴式张力供胶系统 |
|---|---|
| 型号 | TPRG-SYS-JC-01 |
| 适用范围 | 传统龙门纤维缠绕设备、传统卧式纤维缠绕设备以及高端机器人纤维缠绕设备，适用于碳纤维、玻璃纤维、芳纶纤维等湿法缠绕场景。 |
| 张力范围 | 5~50N/单股（标准纱团尺寸） |
| 张力类型 | 机械弹簧+气缸回纱（200mm），配有张力传感器 |
| 纱线速度监控（选配） | 高精度纱线速度传感器 |
| 纱团数 | 1-8团（湿法） |
| 胶槽容积 | 3-10L（高精度刮胶刀，误差范围±0.01mm） |
| 胶槽温度调节范围 | 室温-85℃（水浴槽） |
| 总功率 | 2.0KW |
| 电源电压 | 220V/24V |
| 外形尺寸（mm） | 1220 × 550 × 1870（高档铝合金型材+自动扣锁+底部万向轮结构） |
| 控制方式 | 回纱张力与水浴加热温度独立控制 |
| 重量 | 220kg |
